230V, max nośność: 5 kg/10 kg

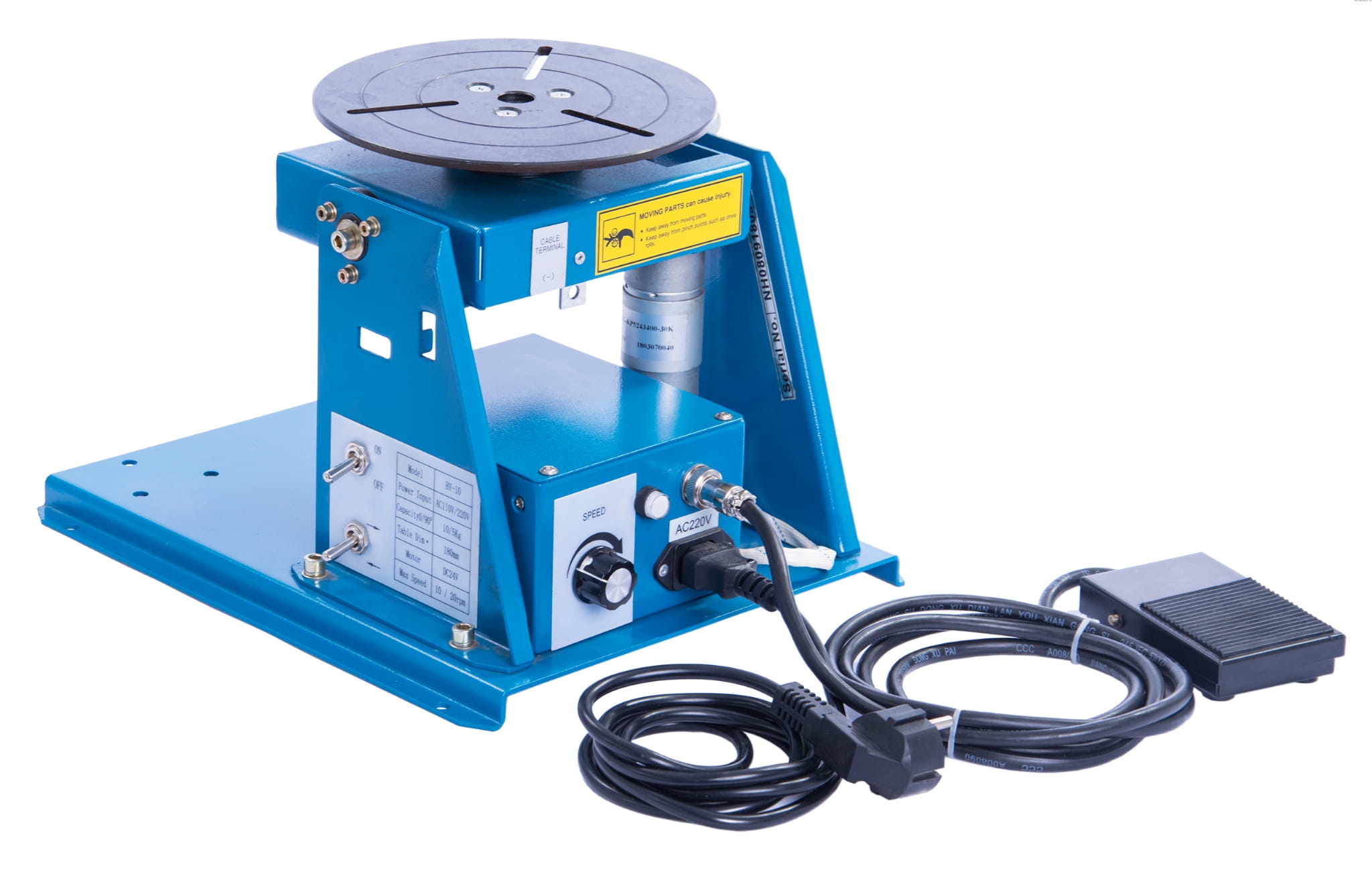

Obrotnik BY-10 marki MAGNUM to profesjonalne urządzenie pomocnicze przy wykonywaniu pracach spawalniczych, montażowych.

Urządzenie znajduje zastosowanie w prostych i częściowo zautomatyzowanych procesach technologicznych. Obrotnik jest szczególnie przydatny przy spawaniu elementów walcowych, takich jak rury, zbiorniki itp.

Pozwala na bezpieczne, dokładne i szybkie spawanie w optymalnej pozycji.

Solidne wykonanie obrotnika przekłada się na jego wytrzymałość, trwałość, podnosi również jakość wykonywanych prac.

ZALETY STOSOWANIA OBROTNIKÓW:

✅ wyższa wydajności pracy,

✅ obniżenie kosztów produkcji,

✅ powtarzalność wykonanych złączy,

✅ elastyczność w użytkowaniu,

✅ poprawia warunki pracy spawacza,

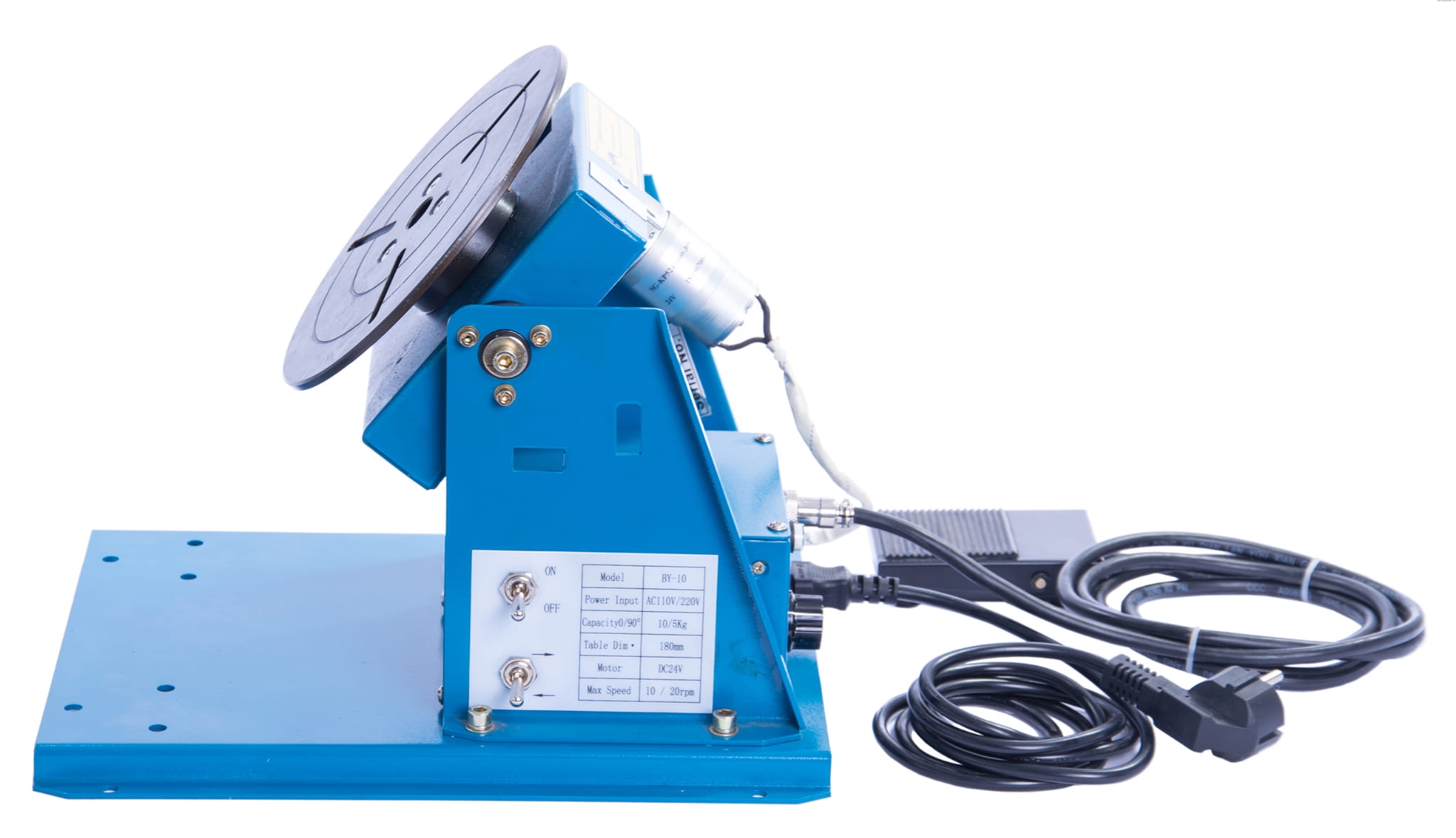

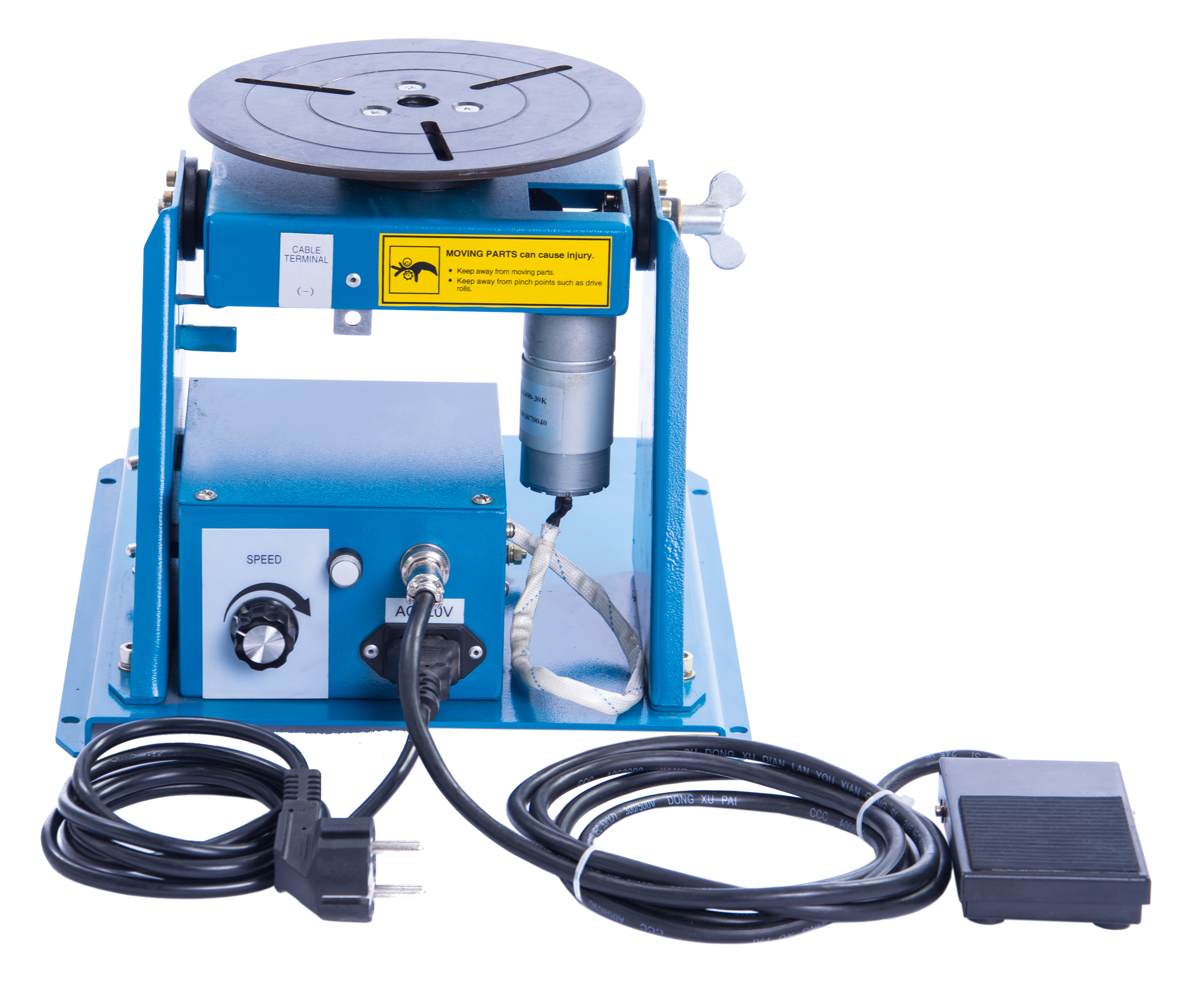

Tarcza obrotnika może być pochylana w zakresie 0 -90°. Wyposażona jest w rowki montażowe, w których można montować szczęki i uchwyty. Urządzenie ma możliwość wyboru kierunku obrotu tarczy obrotnika i regulowania prędkości obrotowej. Wyposażone jest w pedał sterowniczy (start-stop) umożliwiający sterowanie pracą.

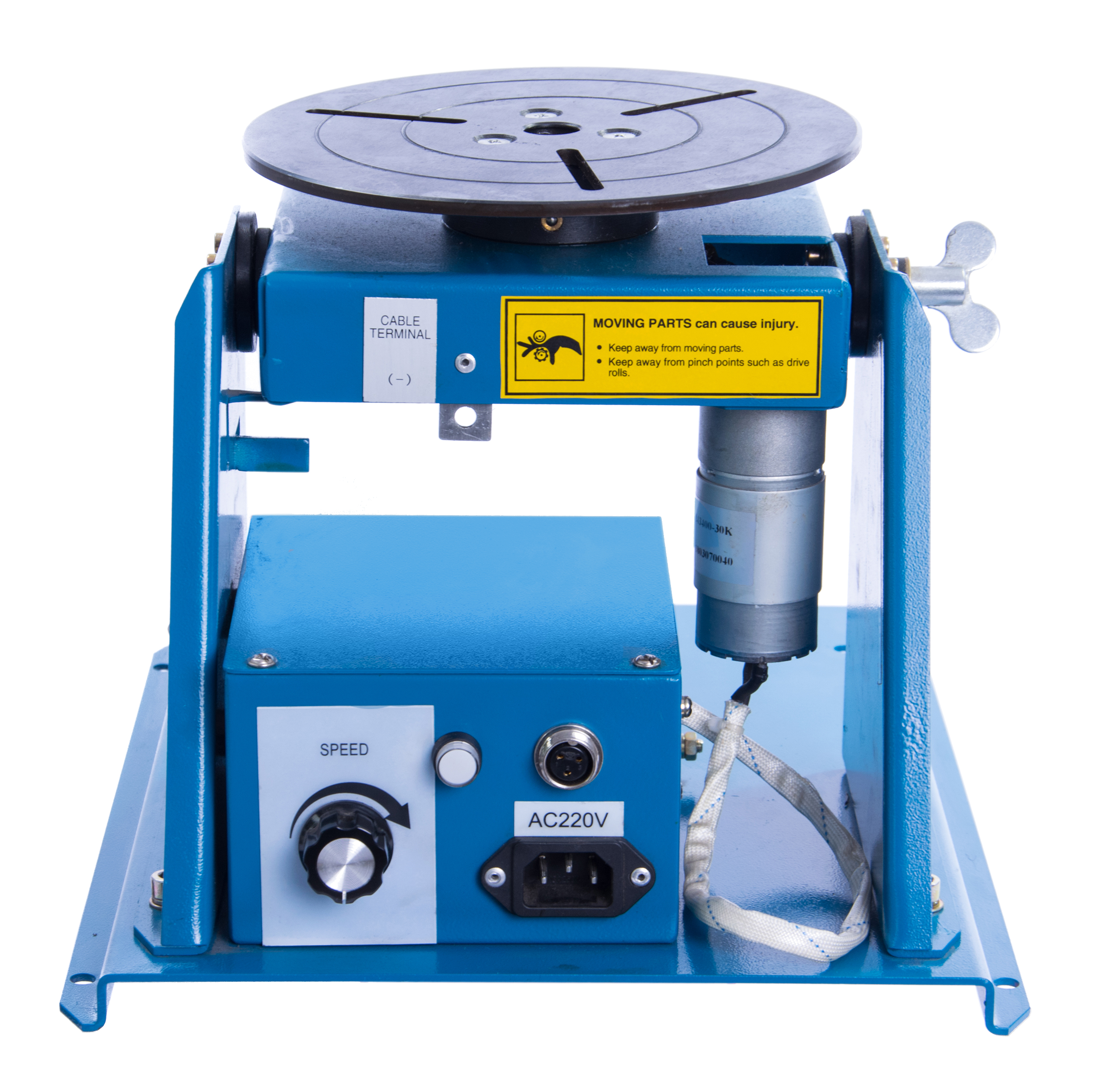

KONSTRUKCJA / BUDOWA ORBOTNIKA BY-10

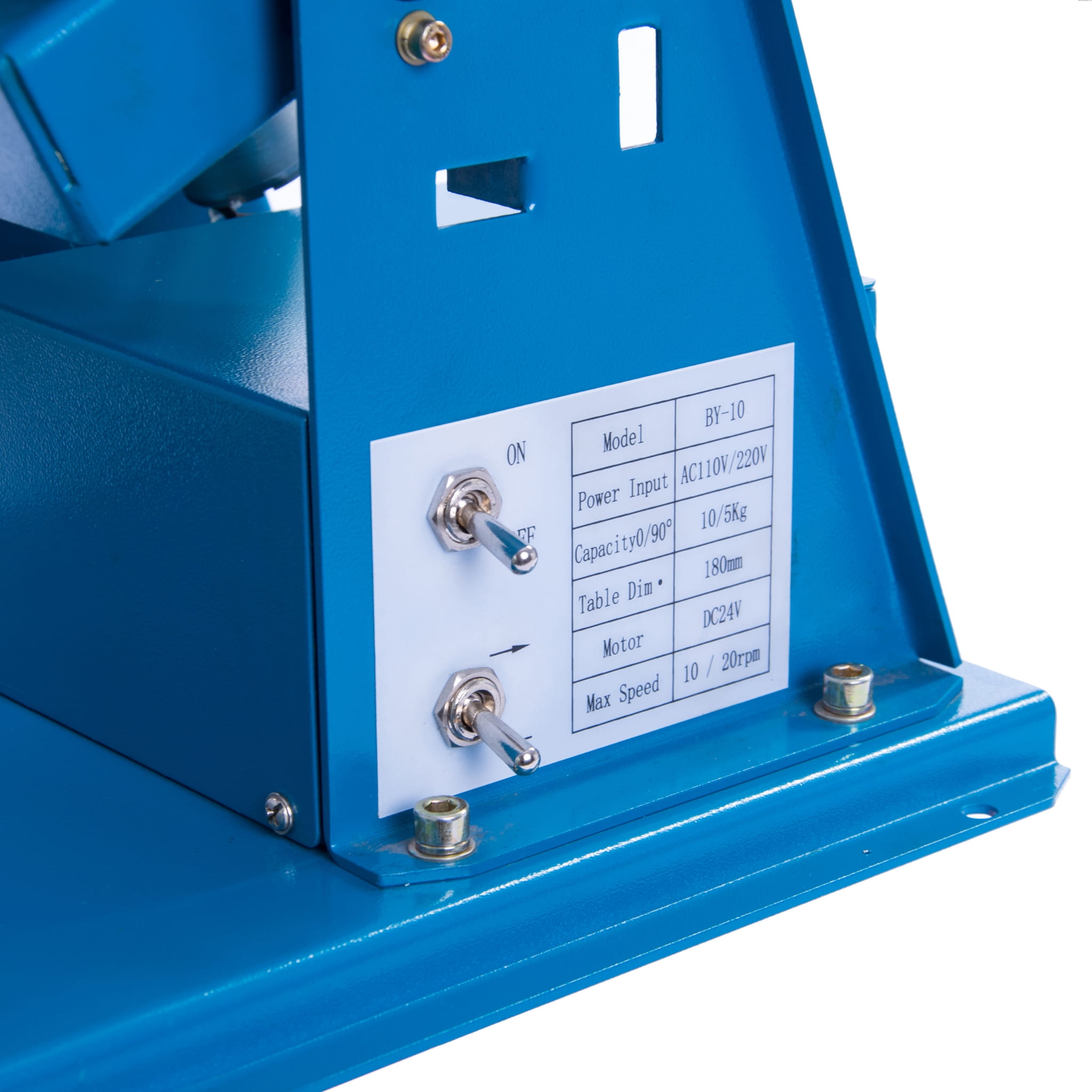

✔ przełącznik kierunku obrotów,

✔ wyłącznik kierunku obrotów,

✔ płynna regulacja prędkości obrotów talerza,

✔ zwarta, kompaktowa konstrukcja,

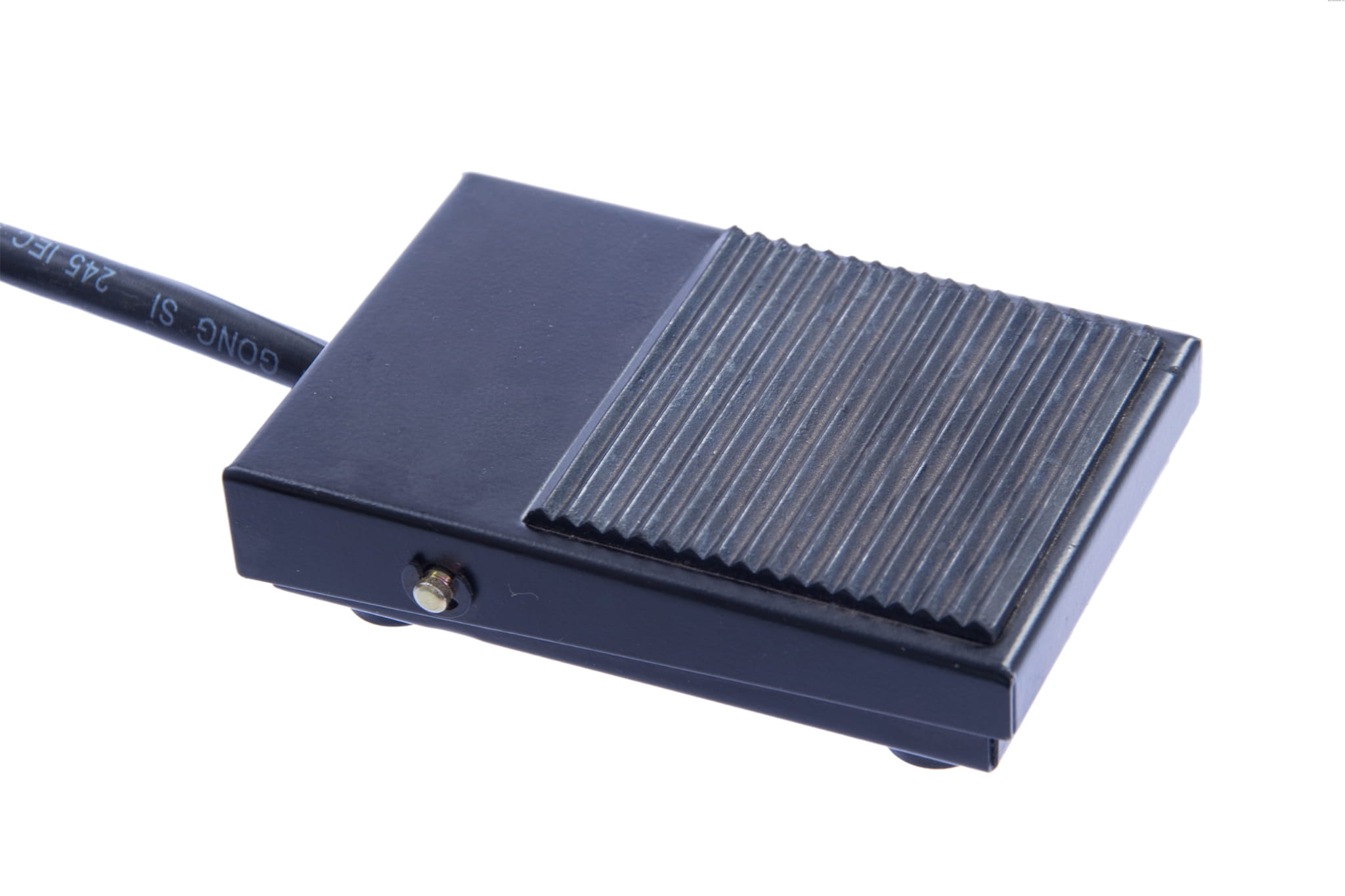

✔ pedał sterujący,

✔ bezpiecznik termiczny,

✔ stabilna regulacja obrotów,

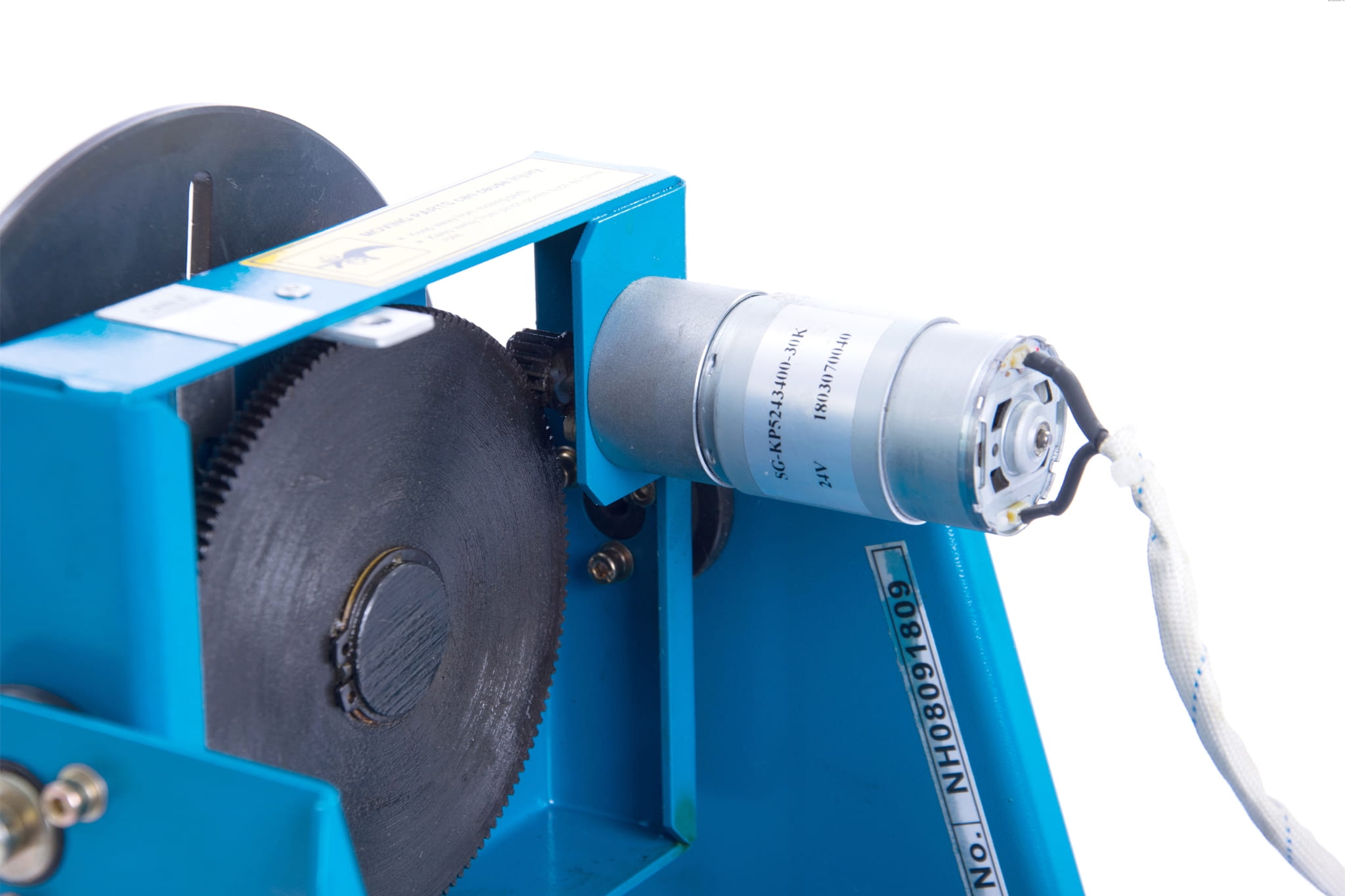

✔ silnik szczotkowy,

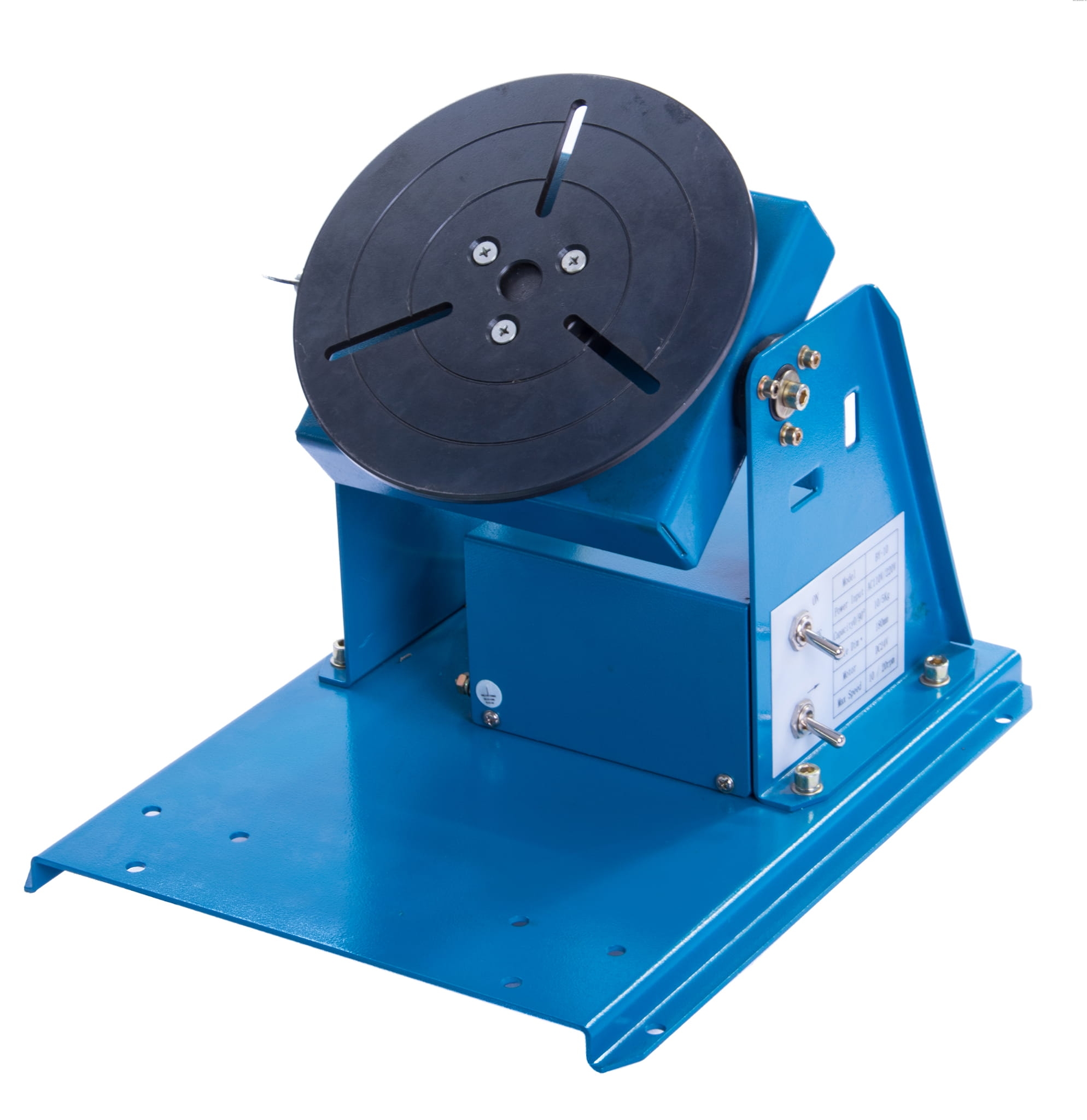

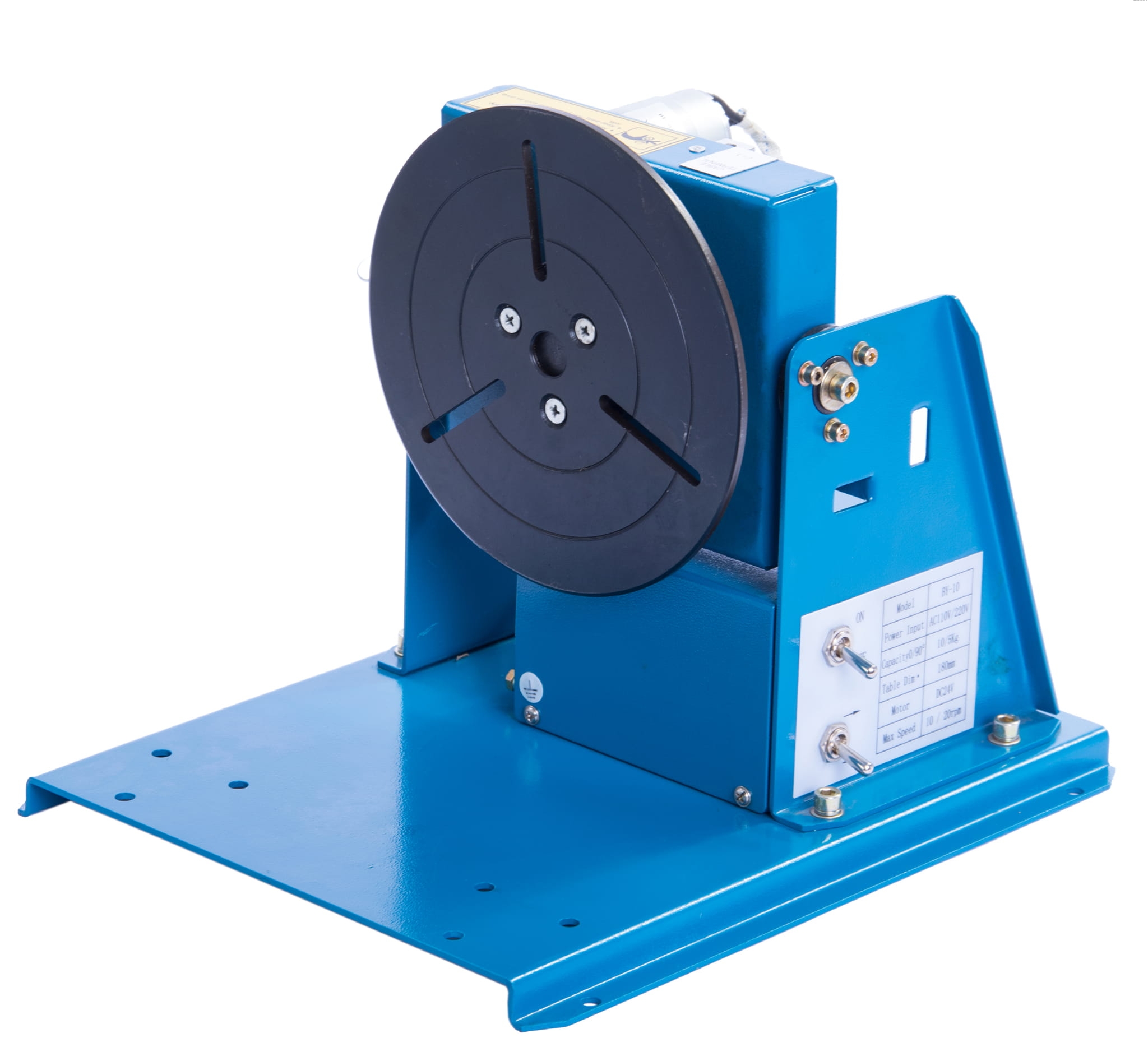

✔ zakres pochylenia talerza 0 - 90°,

✔ możliwość montażu uchwytu centrującego.

 DANE TECHNICZNE:

• Zasilanie: 230V AC 50/60 [Hz]
• Moc silnika: 10 [W]
• Nośność pozioma: 10 [kg]
• Nośność pionowa: 5 [kg]
• Średnica stołu: 180 [mm]
• Średnica obrabianych elementów: 215 [mm]
• Zakres regulacji obrotów: 2 -16 [obr./min]
• Prąd spawania, (max. obciążenie):100 [A]
• Waga: 10 [kg]
