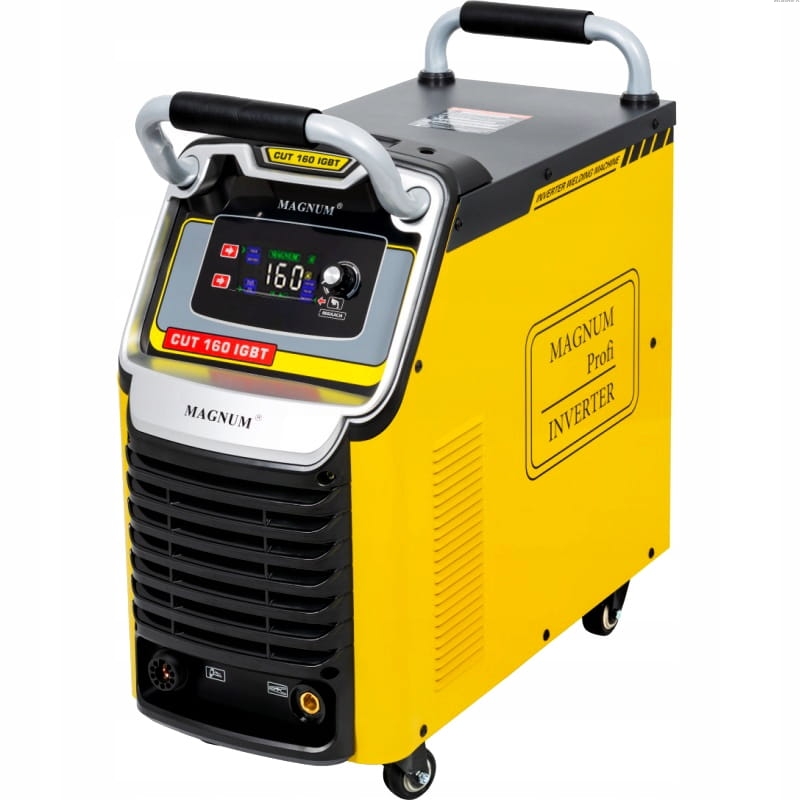

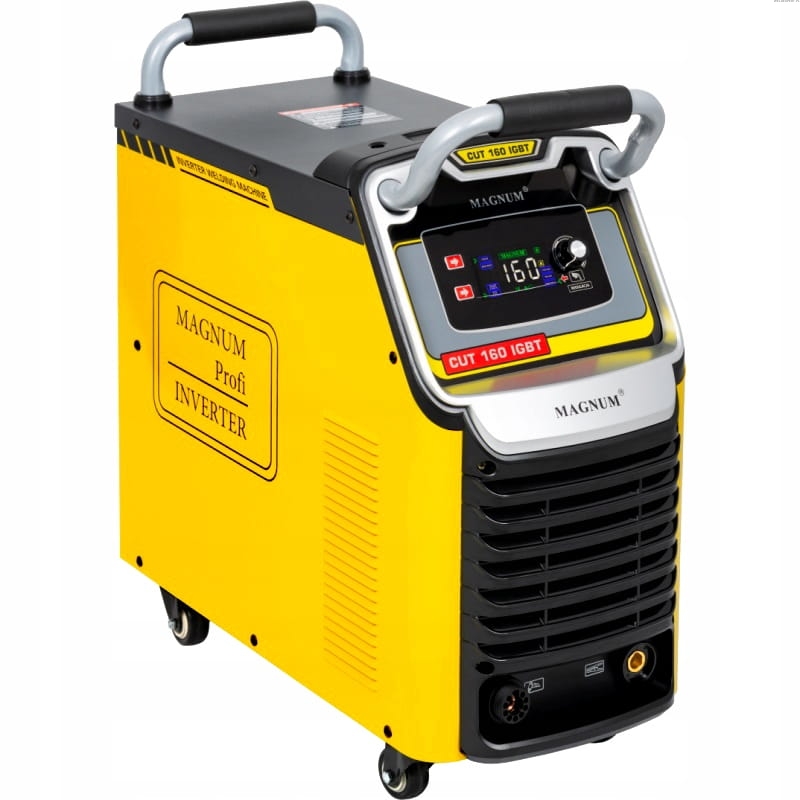

PROFESJONALNA PRZECINARKA PLAZMOWA MAGNUM CUT 160 IGBT V2 ❗❗

DOSKONAŁA JAKOŚĆ CIĘCIA ❗❗

❗❗ HF ❗❗ 2T/4T ❗❗ IGBT ❗❗ TEST ❗❗ 400V ❗❗

Przecinarka plazmowa marki MAGNUM CUT 160 IGBT V2 przeznaczona jest do ręcznego lub maszynowego cięcia plazmą powietrzną elementów przewodzących prąd elektryczny, wykonanych ze:

• stali węglowych i stopowych,
• aluminium i jego stopów,
• mosiądzu,
• miedzi
• żeliwa.

Urządzenie wyposażone jest w palnik umożliwiający cięcie w miejscach trudno dostępnych i we wszystkich możliwych pozycjach. Przecinarka plazmowa CUT 160 IGBT V2 posiada bezstykowe zajarzenie łuku oraz łuk pilotujący.

Przecinarka może być zastosowana do prac

• warsztatowych,
• remontowych,
• cięcia złomu.

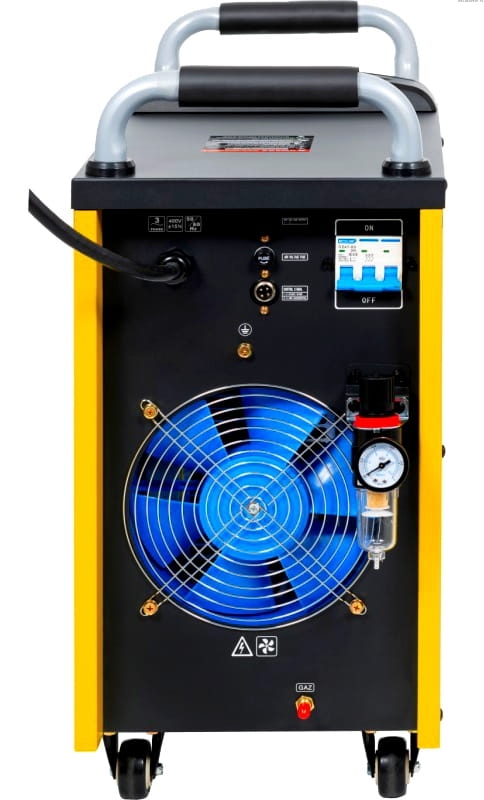

W wyposażeniu modelu CUT 160 IGBT V2 znajduje się filtro-reduktor służący do regulacji ciśnienia na wylocie z uchwytu plazmowego.

Dzięki wykorzystaniu nowoczesnych technologii, udało  się uzyskać lekkie i niewielkie źródło o mocy 160A, którego maksymalna grubość cięcia zwykłej stali konstrukcyjnej wynosi :

• oddzielające: 35 mm.

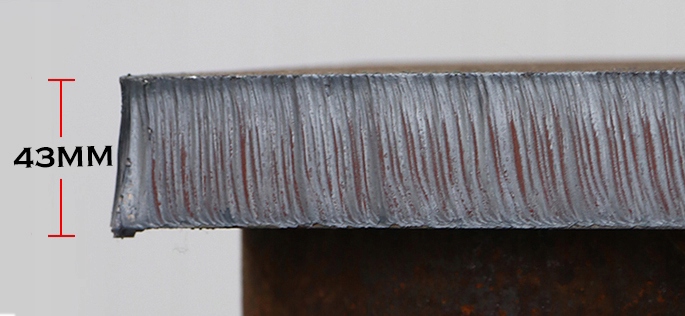

• rozdzielające: 43 mm.
• jakościowe max: 40 mm.

W przypadku twardych metali np. stopowych zakres cięcia będzie mniejszy a przy materiałach miękkich jak np. aluminium większy.

ZALETY CIĘCIA PLAZMĄ:

✔️Wysoka prędkości cięcia (cięcie bez podgrzewania), szybkie przebijanie - 5 do 7 razy szybciej niż w wypadku cięcia tlenowo-gazowego.

✔️Wąska strefa wpływu cięcia - stosunkowo niewielki wpływ temperatury na cały materiał dzięki dużym prędkościom i silnie skoncentrowanemu działaniu ciepła.

✔️Dobra jakość powierzchni i niewielka szczelina cięcia, możliwość cięcia bez nadpalania materiałów cienkich.

✔️Szeroki zakres cięcia do 43mm.

✔️Łatwa automatyzacja procesu cięcia.

☀️Urządzenie charakteryzuje się dużą sprawnością 160A/60%.☀️

ZALETY I FUNKCJE PRZECINARKI PLAZMOWEJ:

✔ TECHNOLOGIA INWERTOROWA IGBT - ang. Insulated Gate Bipolar Transistor - to  nowoczesna technologia oparta na tranzystorach bipolarnych z izolowaną bramką. Łączy w sobie łatwość sterowania tranzystorów polowych z wysokim napięciem przebicia i szybkością przełączania tranzystorów bipolarnych. Zastosowanie technologii IGBT ma wpływ na znaczne wydłużenie niezawodnej pracy urządzeń spawalniczych.

✔ ŁATWOŚĆ W UŻYTKOWANIU - przecinarka jest wyposażona w prosty w obsłudze panel sterujący w języku polskim oraz duży czytelny wyświetlacz LED.

✔ PRACA W PRZEMYŚLE - dzięki wysokiej jakości wykonania i wielofunkcyjności urządzenie może być stosowane w pracach profesjonalnych i przemysłowych.

✔ DWUTAKT 2T - wciśnięcie przycisku inicjuje łuk plazmowy, zwolnienie przycisku wyłącza łuk i kończy proces cięcia.

✔ CZTEROTAKT 4T - wciśniecie i zwolnienie przycisku uchwytu inicjuje łuk plazmowy, ponowne wciśnięcie i zwolnienie przycisku kończy proces cięcia.

✔ FUNKCJA HF - bezstykowe zajarzanie łuku.

✔ POST-GAS - regulacja opóźnienia wypływu powietrza po zakończeniu.

✔ PRE-GAS - regulacja czasu wypływu powietrza przed rozpoczęciem.

✔ CNC - sterowanie komputerem. Możliwość cięcia maszynowego ploterem CNC.

✔ GNIAZDO KONTROLI THC

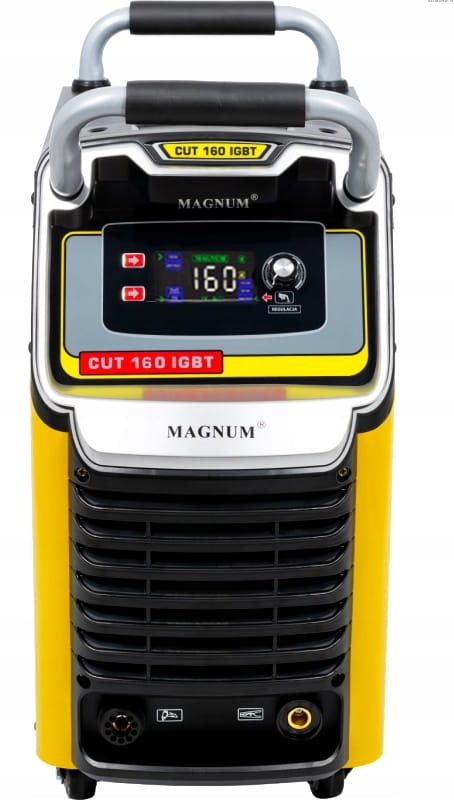

PANEL STEROWANIA

Przecinarka MAGNUM CUT 160 IGBT V2 posiada prosty w obsłudze panel funkcyjny z pokrętłem umożliwiającym płynną i precyzyjną regulację prądu cięcia w przedziale 30 – 160A.

Panel przedni przecinarki wyposażony jest w przełącznik 2T lub 4T oraz przycisk trybu: praca lub test gazu.

Na panelu znajduje się pokrętło do sterowania mocą przecinarki oraz wyświetlacz LCD do wyświetlania prądu cięcia.

NOWOCZESNA TECHNOLOGIA

Urządzenie MAGNUM  CUT 160 IGBT V2 zostało zbudowane w oparciu o najnowszą technologię wykorzystującą tranzystory IGBT, co przekłada się na zmniejszenie zakłóceń elektromagnetycznych, małe straty mocy, zwiększenie wydajności i niezawodności źródła prądu oraz zmniejszenie zużycia energii. Przecinarka wyposażona jest w przeciążeniowe zabezpieczenie termiczne. Jej zaletą jest niska masa oraz płynna regulacja prądu cięcia zapewniająca wysoką jakość cięcia materiału.

HF - to bezdotykowa metoda zajarzenia z wykorzystaniem jonizatora, zajarzenie następuje przez zbliżenie dyszy tnącej do ciętego materiału i wciśnięcie przycisku na uchwycie.

HF Plazma(High-Frequency Plasma) to rodzaj plazmy wykorzystywanej w różnych procesach technologicznych, w tym cięciu i obróbce metalu.

HF wykorzystuje wysoka częstotliwość do generowania plazmy, która jest jonizowanym gazem o wysokiej temperaturze. proces generacji plazmy odbywa się poprzez podanie wysokiego napięcia.

Wykorzystanie HF w różnych procesach technologicznych pozwala na precyzyjne, szybkie i skuteczne wykonanie operacji na metalach, zarówno w przemyśle, jak i rzemiośle.

STEROWANIE PRZECINARKĄ:

⭐ 2T – tryb dwutaktu. W trybie tym należy wcisnąć przycisk w rękojeści uchwytu plazmowego, zajarzyć łuk i kontynuować cięcie z wciśniętym przyciskiem. Aby zakończyć cięcie należy zwolnić przycisk w rękojeści.

⭐ 4T – tryb czterotaktu. W tym trybie należy wcisnąć przycisk w rękojeści uchwytu plazmowego, zajarzyć łuk, zwolnić przycisk i prowadzić cięcie ze zwolnionym przyciskiem, Aby zakończyć cięcie należy ponownie wcisnąć przycisk.

TRYB PRACY:

⭐ TEST – tryb ten służy do sprawdzenie prawidłowości działania instalacji powietrznej oraz jej czyszczenia. Rozpoczynając pracę urządzenia po jego nocnym postoju należy przedmuchać przez około 30 sekund uchwyt plazmowy przecinarki w trybie TEST w celu usunięcia skroplin z obwodu. Proces ten wydłuży czas pracy części eksploatacyjnych oraz ułatwi rozruch przecinarki.

⭐ CUT – tryb roboczy.

➖➖➖➖➖➖➖➖➖➖➖➖➖➖

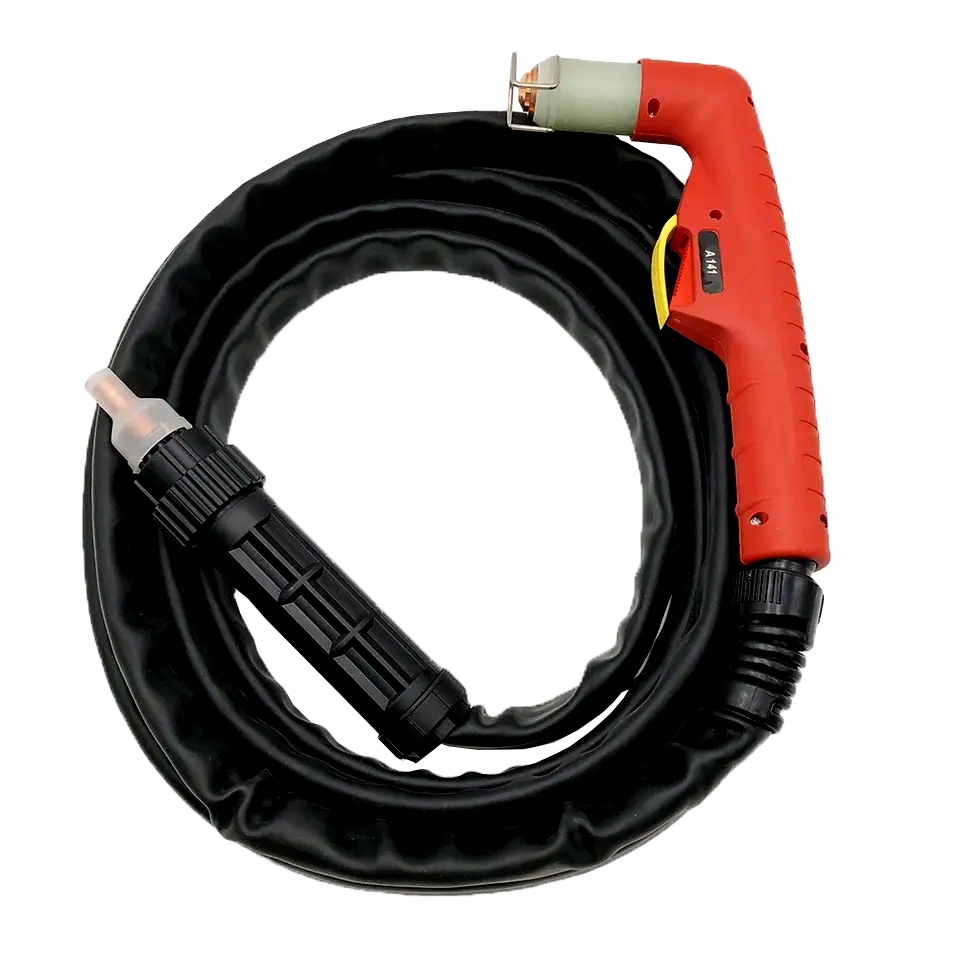

UCHWYT PLAZMOWY LT-141( A-141)

Uchwyt A-141 to doskonałe połączenie jakości i prostoty wykonania. Zaprojektowane przede wszystkim z myślą o łatwej obsłudze i wygodnej pracy z uchwytem. Elastyczny i lekki pakiet przewodów oraz ergonomiczna rękojeść zapewniają odpowiedni komfort pracy.

Zalety uchwytu

1. wysoka jakość i prostota obsługi
2. solidne wykonanie
3. zgodność ze światowymi standardami

SPECYFIKACJA TECHNICZNA:

• Typ uchwytu: LT-141( A-141)
• Chłodzenie: powietrzem
• Praca: 60%-140A, 100%-100A
• Ciśnienie: 5 bar
• Przepływ powietrza: 220 l/min
• Grubość cięcia: max 55mm przy 140A, max 45mm przy 120A (zależy od ciętego materiału i źródła prądu)
• Przyłącze: euro
• Zajarzanie łuku: Bezstykowe (HF)
• Długość: 6m

➖➖➖➖➖➖➖➖➖➖➖➖➖➖

DANE TECHNICZNE:

• Prąd cięcia: 30 - 160A,
• Sprawność: 60%,
• Zasilanie: 400 V / 50Hz,
• Zabezpieczenie zasilania: 25 A /C,
• Przybliżona grubość cięcia dla stali konstrukcyjnej: rozdzielające max. 40mm, jakościowe max. 35mm,
• Zajarzenie łuku: bezstykowe HF oraz łuk pilotujący.
• Wymagane ciśnienie powietrza: 5 bar,
• Pobór powietrza: 210 l/min.,
• Zabezpieczenie obudowy: IP21S,
• Chłodzenie: Powietrzem - wentylator,
• Napięcie biegu jałowego: 288V,
• Waga netto: 50kg.

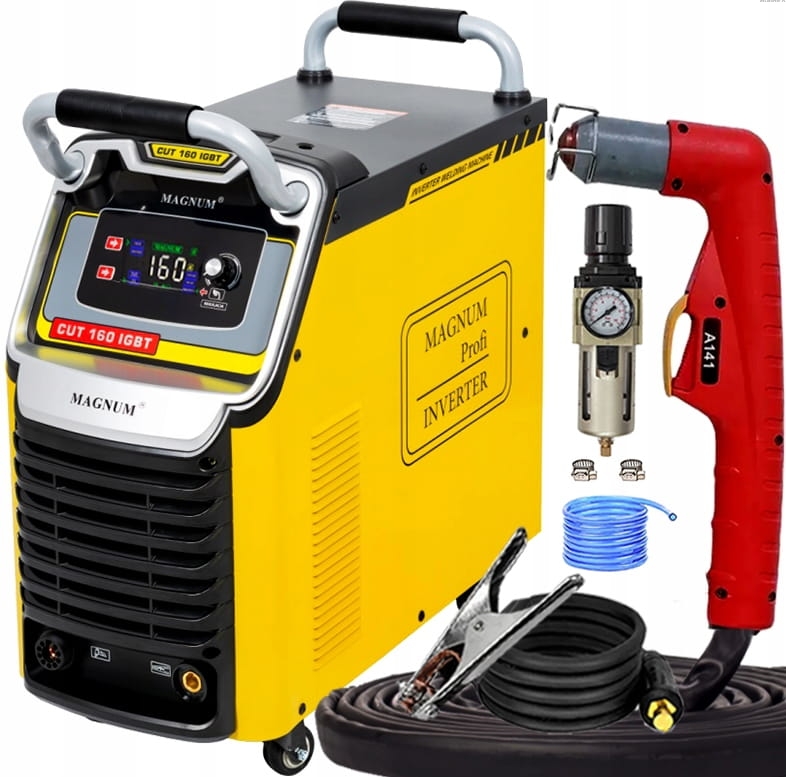

KUPUJĄC U NAS OTRZYMUJESZ:

• Przecinarka MAGNUM CUT 160 IGBT V2
• Uchwyt plazmowy ręczny LT-141(A-141) - 6m,
• Przewód masowy - 3 m,
• Filtro-reduktor
• Instrukcja obsługi w języku polskim,
• Karta gwarancyjna
• Wężyk gazowy
• Opaski wężyka gazu - 2 szt.

ZESTAW 5
